Kit ALUMINEXT NXT-SM2X3-1135 para 6 paneles en dos filas
ALUMINEXT · NXT-SM2X3-1135
$8,912.27 IVA incluido
Precio antes de IVA: $7,682.99
Existencia verificada. Entrega sujeta a confirmación.

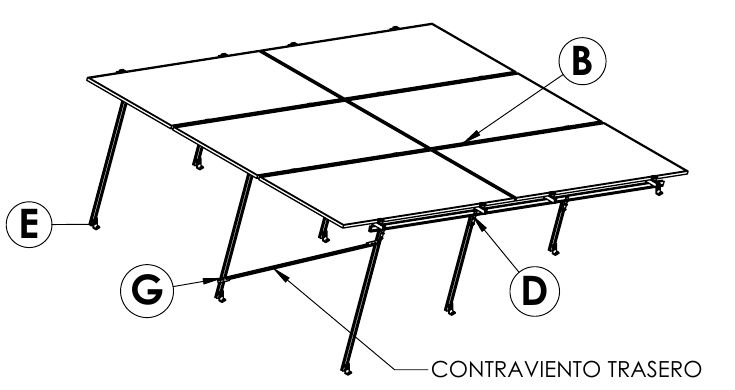

Kit ALUMINEXT NXT-SM2X3-1135 para 6 paneles verticales en dos filas de 3, con inclinación de 20°. El plano de 2026 identifica 9 rieles, 12 soportes NXT-LFOOT y 11 conectores NXT-TILT. Las ocho tapas de abrazadera se compran por separado.
Consultar compatibilidad antes de comprarEspecificaciones
Datos del artículo
Capacidad de montaje6 paneles
ConfiguraciónDos filas de 3 paneles verticales
Inclinación del plano20°
Ancho nominal del panel1135 mm; cota del dibujo: 1134 mm
Largo máximo indicado en plano2465 mm
Rieles de 4.2 m en plano7 NXT-RX-4200-MILL
Rieles de 4.8 m en plano2 NXT-RX-4800-MILL
Soportes en plano12 NXT-LFOOT de 95 mm
Abrazaderas en plano16 NXT-AUA-30/46-1-UL (marcos de 30–46 mm)
Conectores de inclinación en plano11 NXT-TILT
Clips de conexión en plano3 paquetes NXT-CRC-4 (12 clips)
Clips de cable en plano2 paquetes NXT-CLIP-5 (10 clips)
Tapas de riel en plano4 paquetes NXT-RXCAP (16 tapas)
Tapas de abrazadera8 NXT-AUACAP-30 o NXT-AUACAP-35; compra por separado
Terminal de tierra en plano1 NXT-GC-1
Revisión del plano01 · 02/03/2026
Descargas
Fichas y documentos
Selección técnica
Qué validar antes de comprar
- Confirma el ancho del panel: el encabezado del plano indica 1135 mm y el dibujo 1134 mm.
- El manual de 2022 usa componentes anteriores al plano de 2026. Confirma la versión suministrada y su procedimiento de montaje.
El precio principal incluye IVA y muestra su base antes de impuestos. Disponibilidad, entrega, flete y compatibilidad final se confirman en la cotización.
